噴碼機的主要部件由什么構成

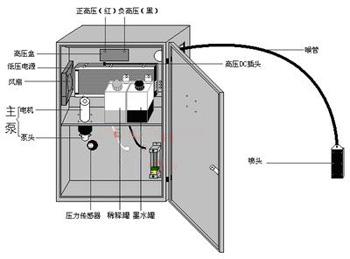

噴碼機的主要部件由電源板、供墨系統、鍵盤、CPU板、噴頭及觸發器六部分組成。

一、電源板為噴碼機提供5V和20V的電源。

二、供墨系統為噴碼機提供0.04MPa的氣壓，它主要由氣壓調節閥，氣泵，供墨管，供氣管，墨水桶組成。

三、鍵盤由顯示模塊，通訊模塊，驅動模塊,處理模塊組成。

四、CPU板主要由CPU、通訊組、EPROM及電池、噴頭驅動組構成。

（1）CPU：所有程序信號處理及噴碼機動作控制。

（2）通訊組：提供與鍵盤通訊所需的信號。

（3）EPROM及電池：保存所有的用戶設定的參數和打印內容。

（4）噴頭驅動組：由CPU控制為噴頭的動作提供動力。

五、噴頭由密封墊、墨水接頭、控制線接頭、噴嘴片、墨槽、線圈、上蓋板、頂桿、彈簧組成。

（1）密封墊：密封各部件間的連接。

（2）墨水接頭：噴頭墨水的管路接頭。

（3）控制線接頭：控制線與噴頭的連接接頭。

（4）噴嘴片：噴嘴片由7個0.16mm的孔組成，它主要控制了噴出的墨點的大小和形狀。

（5）墨槽：墨槽是在噴頭不工作時儲存墨水的地方，同時也是噴頭電子閥各部件的連接部件。

（6）線圈：線圈在通電時產生電磁場，為電子閥的打開提供動力。它和上蓋板，彈簧，頂桿一起組成了電子閥門。

（7）上蓋板、頂桿、彈簧它們是電子閥的閥門部件，配合噴頭工作。

六、觸發器為噴碼機提供一個電壓信號，通知CPU有信號經過，為觸發器提供一個高電平一個低電平和一個地。未觸發

時，觸發器處于高電平或低電平。當物體經過時觸發器將高低電平反相，給CPU一個不同的電位信號。
